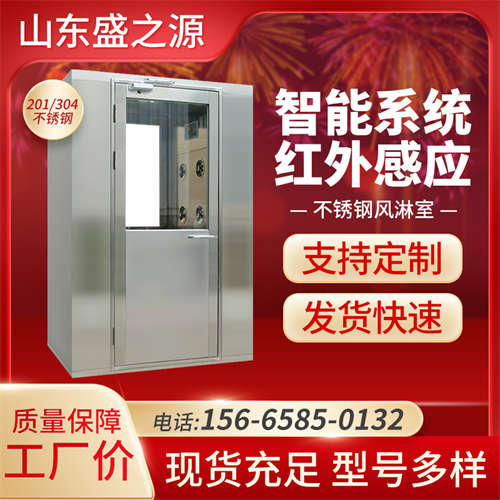

風淋室配置說明(圖文版)及風淋通道配置參數：

風淋室配置及風淋通道配置有隔板高效過濾器尺寸610×610×120;初效過濾器尺寸600×300×21;

風淋室標準配置標準:采用全自動控制運行，雙門電子互鎖，感應自動吹淋，吹淋時雙門鎖閉。

冷板噴塑系列，采用多層酸洗技術，靜電無塵噴塑處理。采用不銹鋼拉手、加厚不銹鋼底板、不銹鋼噴嘴作為基本配置。采用數顯吹淋時間，風淋時間為0~99s可調，并顯示已風淋時間。

采用新型設計理念設計的送風吹淋系統風速可達到25m/s~32m/s的**風速，確保進入潔凈室的人員及貨物達到*除塵的**效果。

1、自動化控制:風淋室系統采用pLC智能化的控制手段，控制面板上LED顯示屏可正確顯示風淋的運行狀態、雙門的互鎖狀態、風淋周期進度和延時開門狀態。并設有光電感應器，單向通道風淋室，從非潔凈區進入，關門后紅外線感應有人就吹淋，吹淋后入門鎖閉，只能從出門走出風淋室;

2、人性化操作:人性化的控制面板設計，清晰的指示燈指示，給予用戶清晰正確的風淋流程指示。風淋室主板軟鍵觸按式時間繼電器，LED顯示及設置吹淋時間，范圍在10-99s可調,用戶可根據風淋室外部環境的差異調節吹淋時間;

3、高潔凈度、高風速:采用“”初效過濾器、高效過濾器兩級過濾系統，無隔板低阻力高效過濾器，過濾效率為:99.99%，確保凈化**。配全不銹鋼多角度可調噴嘴，雙渦殼外轉子大風量低噪風機，風嘴出風口風速高達25m/s以上，吹到人體上風速18m/s以上;

4、模塊式結構:單人單吹風淋室箱體采用模塊化設計方案，可以按實際需要拼裝成各種長度的風淋尺寸。一臺風淋室由一節或多節風淋單元組成，對于大體積的風淋設備，可分拆成多個模塊，使得生產、運輸、安裝特別方便、快捷;

5、性能好、高密封:采用*電子元器件，運行性能穩定可靠，**的減噪靜音裝置系統及采用EVA密封材料，密閉性能高。

風淋通道配置參數一般設置在衛生要求較高的場所，作為人員或貨物進入潔凈室必經的通道，起到氣閘室的作用。

現有技術中的風淋通道是:經高效過濾器過濾后的潔凈空氣由噴嘴噴射到人或貨物上，迅速有效的清除附著在表面的塵埃粒子，清除后風量再經過初效過濾器過濾后重新回到風淋區。

風淋通道的結構都設有柜式風道，柜式風道內設有風機、照明燈、高效過濾器、初效過濾器、風淋噴嘴及傳感器，其中，風淋噴嘴一般設置在柜式風道的兩側，風量流向為兩側回風，無法有效清潔鞋底上的灰塵，因此在通道底面粘貼黏塵膜，黏塵膜需要經常更換以保障黏塵效果，使用麻煩且浪費資源。

一、風淋室及風淋通道參數:

1、外型尺寸(W×D×H):1600*2000*2180內尺寸:800*1930*1910

2、噴嘴:全不銹鋼(亮光)埋入式24只

3、換氣次數:700次/小時

4、風速:25-30m/s采用2臺大風量“”風機(此風機穩定性強，低噪音大風速風淋風機)

5、控制系統:集成電路控制，微動觸摸式按鈕開關，LED顯示吹淋時間(0-99s可調)自動感應吹淋，智能語音提示。

6、過濾效率:H13高效過濾器99.99%@0.3um;初效過濾器35%@5um

7、箱體主材:足1.2厚外冷板噴塑，內壁304不銹鋼(門304不銹鋼)

8、門:帶玻璃視窗裝Oubao閉門器。

9、門互鎖方式:風淋時兩扇門同時閉鎖;平時電子互鎖，只可打開其中的一扇門

10、照明:專用凈化燈13W×2

11、電源:380V50Hz

12.功率:1.1*2=2.2Kw

13.重量:約1100Kg

二、風淋室及風淋通道凈化原理(風淋室內部空氣循環使用，良好的密閉效果)

風機啟動空氣吸入箱體形成氣流，經過G1初效過濾器過濾5.0um以上塵埃顆粒后進入靜壓箱，再經H13高效過濾器過濾0.3um塵埃顆粒(過濾效率可達99.99%)，由可旋轉噴嘴噴射至人員身上，達到凈化吹淋效果。

三、風淋室及風淋通道工作流程

1、進門(從非潔凈室進入潔凈室)

打開外密閉門(內密閉門自鎖)--人員進入風淋室--關上外密閉門(系統自動記憶為人員已進入風淋室，雙門互鎖)--開始凈化吹淋(語音提示吹淋過程)--吹淋完畢(語音提示)--進入潔凈室(內密閉門自動解鎖)。

2、出門(從潔凈室到非潔凈室):

打開內密閉門(外密閉門自鎖)--進入風淋室--關上內密閉門--內外密閉門解鎖--進入非潔凈室。

備注:風淋室整個程序采用帶記憶功能系統，人員進入風淋室內不論站在哪個位置系統都會正常吹淋工作，打破原來外紅感應吹淋系統即人員不站在感應區域內風淋系統不會工作的缺點。
